Bodenverbesserung System

Schnelle und wirtschaftliche Baugrundverbesserung

blank

Bodenverbesserung mit ALLU. Eine vielseitige, effiziente und kostengünstige Technologie zum Mischen von Materialien und zur Bodenstabilisierung. Sie werden sich wünschen, dieses Gerät schon früher genutzt zu haben.

Haupteinsatzgebiete sind: Tiefbauprojekte, Küstenschutz, Bodenverfestigung und Sanierung von kontaminierten Standorten. All das ist möglich.

ALLU PROCESSOR

Der ALLU Processor ist ein Hochleistungsmischer als Anbaugerät für gewöhnliche Bagger.

Dieses Anbaugerät verwandelt den Bagger in ein leistungsstarkes und vielseitiges Mischwerkzeug, das in eine Vielzahl schwieriger Materialien eindringen und diese effektiv mischen kann – von Ton, Schlick, Torf, Schlamm und Sedimente bis hin zu Baggergut und kontaminiertem Boden.

ALLU-Prozessor

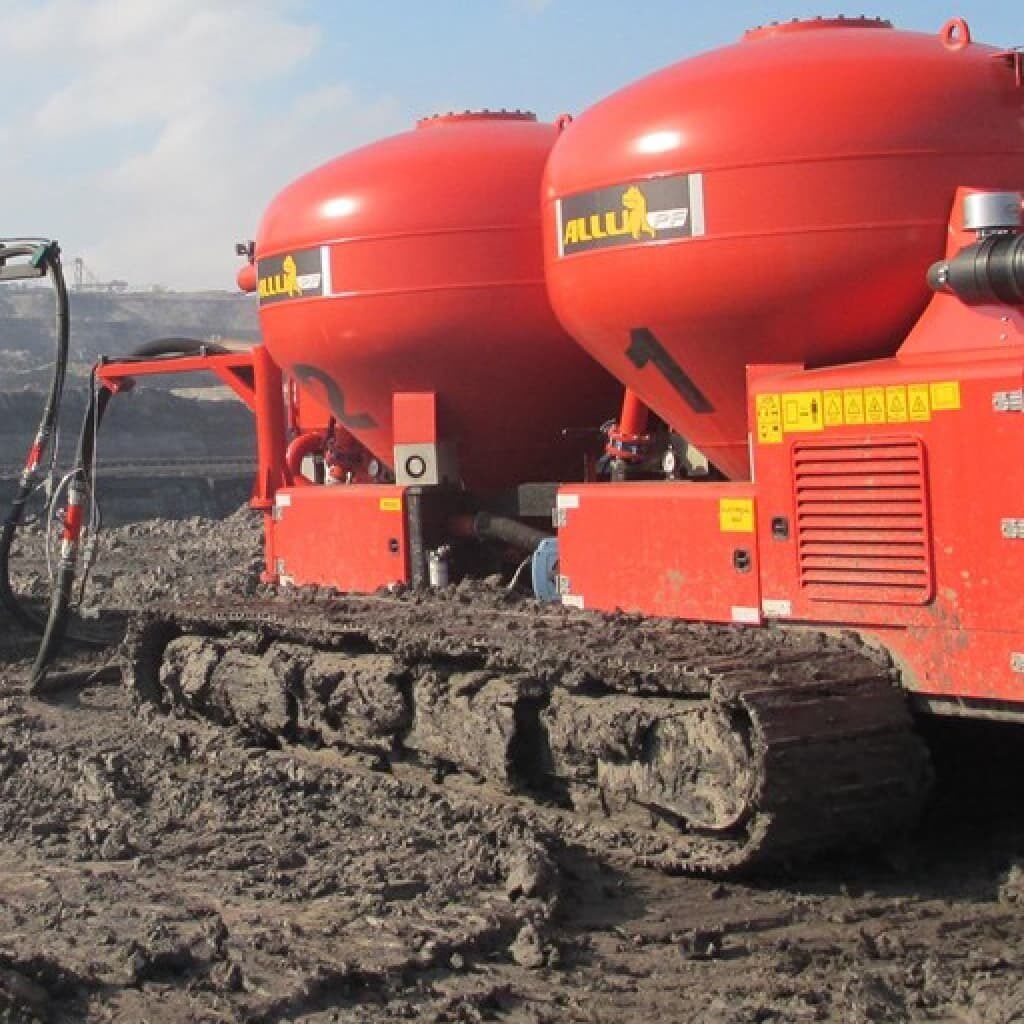

ALLU Druckspeiser 7+7

ALLU PF Pressure feeders (Einspeisesysteme)

Der ALLU PF Pressure Feeder ist ein in sich geschlossenes, pneumatisch betriebenes Trockenbindemittelsystem mit Doppeltank.

Mit einem eingebauten Luftkompressor wird ein Tank mit Bindemittel unter Druck gesetzt und in trockener Form geliefert. Durch die Abgabe und das Mischen des Bindemittels in trockener Form wird die „Trocknungskapazität“ des Bindemittels erhalten. Dies ist eine äußerst kosteneffiziente Lösung, wenn feuchte Böden oder Sedimente stabilisiert werden müssen.

Die computergesteuerte Steuerung ermöglicht eine präzise Einspeisung des Bindemittels, was die Kosten senkt und die Qualität auf der Baustelle erhöht.

Als komplettes System verfügbar

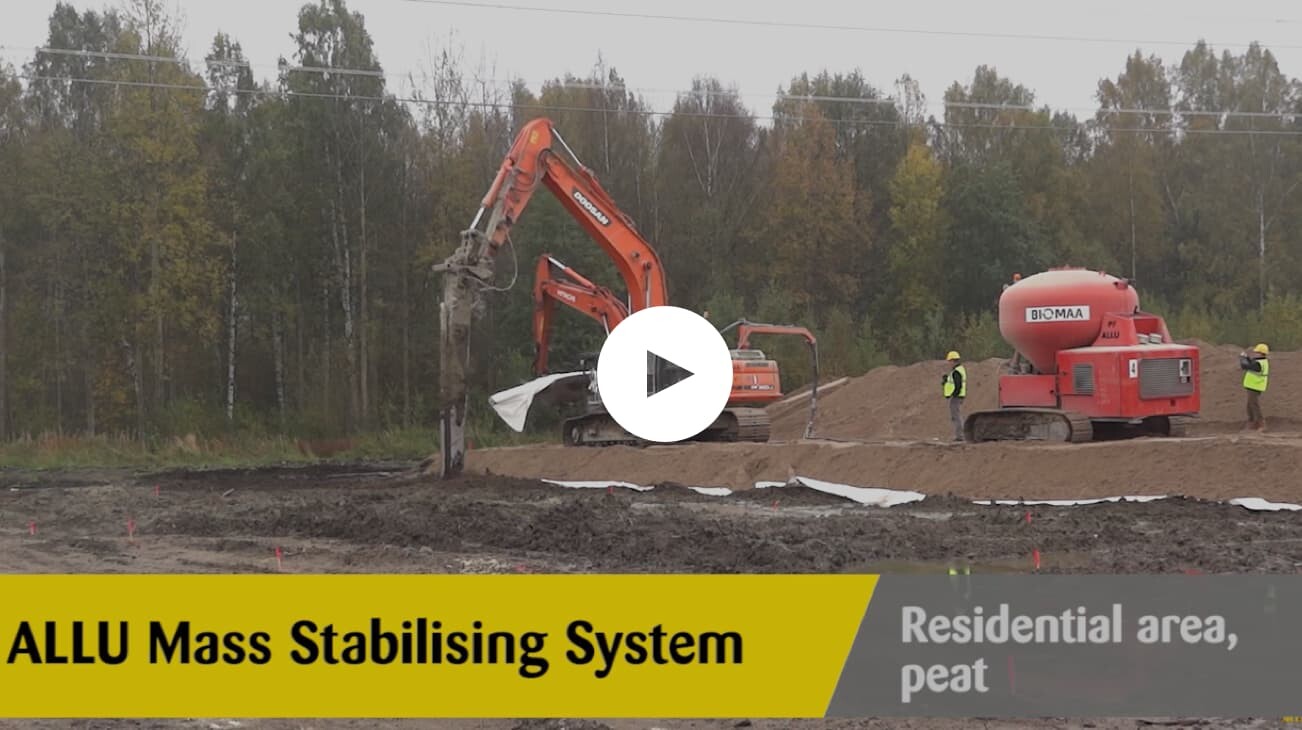

Das Bodenstabilisierungssystem von ALLU besteht aus einem Druckförderer, einer Mischeinheit und einem Steuerungssystem.

Der gesamte Prozess wird von ALLU DAC überwacht, das die durchgeführten Maßnahmen misst, kontrolliert und meldet. Mit dieser Maschine können Sie weiche Böden verfestigen, indem Sie dem Boden Bindemittel hinzufügen. Darüber hinaus eignet sich das Gerät perfekt für die Verarbeitung und Einkapselung kontaminierter Materialien.

ALLU Pressure feeder and ALLU Processor ALLU Druckanleger und ALLU Prozessor

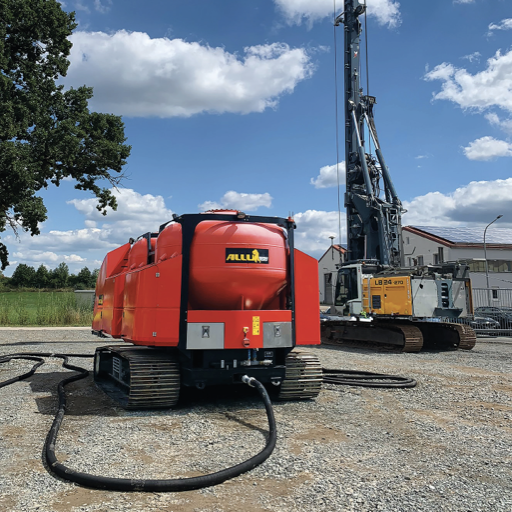

ALLU Druckspeiser 7+7 mobiler Futterautomat

PF 7 + 7 MOBILER BESCHICKER FÜR TIEFES TROCKENMISCHEN

KALK-/ZEMENTSÄULEN

Der Allu PF 7+7 ist ein eigenständiges, mobiles Einspeisesystem für das Mischen von Trockenmischgut. Das Gerät verfügt über ein Kettenlaufwerk und kann somit auf einem Tieflader problemlos transportiert werden, was ihn extrem mobil macht. Die schnelle Einrichtung auf der Baustelle führt zu weniger Ausfallzeiten und die große Luftkapazität sorgt für eine höhere Produktivität.

SPEZIELLE EIGENSCHAFTEN

  • Ferngesteuert für ein sicheres und einfaches Be- und Entladen
  • Maximale Säulentiefe 8 m ( 25,26 ft.)
  • Große Einspeisentfernung (max. 200 m (656 ft.)) Einstellbare Einspeisgeschwindigkeit
  • Can-Bus-Steuersystem
  • Einfacher Zugriff auf Einspeisedaten und Übertragung an ein externes Kontrollsystem

Technische Eigenschaften

ALLU Processor 300HD
Arbeitstiefe 3 m (10 ft)
Hydraulik – maximaler Druck 350 bar (5000 psi)
Hydraulik – maximaler Durchfluss 300 l / min (79 US gallon / min)
Hydraulik – maximale Leistung 160 kW
Drehmoment 12,000 kg
Gewicht 2,400 kg
Basis-Maschine 24-25 t
Arbeitstiefe 5 m (16 ft)
Hydraulik – maximaler Druck 350 bar (5000 psi)
Hydraulik – maximaler Durchfluss 200 l / min (53 US gallon / min)
Hydraulik – maximale Leistung 160 kW
Drehmoment Max: 12000 Nm / drum at 350 bar
Gewicht 2800 kg (6000 lbs)
Basis-Maschine 25 – 45 tons (55000 – 99000 lbs)
Gewicht 770 kg (1700 lbs)
Länge 2 m (7 ft)
Max. Mischtiefe 300HD + Verlängerung 5 m (16 ft)
Max. Mischtiefe 500 HD + Verlängerung 7 m (22 ft)
Gewicht 950 kg (2100 lbs)
Länge 3 m (9 ft)
Max. Mischtiefe 300HD + Verlängerung 6 m (19 ft)
Max. Mischtiefe 500 HD + Verlängerung 8 m (26 ft)
Gewicht (1. Länge – 2. Voll) 1. 22 000 kg (48 500 lbs)
2. 38 500 kg (84 878 lbs)
Tankvolumen 2 x 7 m3 (2 x 9,15 yd3)
Max. Betriebsdruck 10 bar (145 psi)
Bodendruck (1. full 800 mm Raupenschuh – 2. full 500 mm Raupenschuh) 1.) 0,68 kg / cm2 2.) 1,02 kg / cm2
Capacité d’alimentation du liant ajustable 3 – 15 kg / sec ( 6,6 – 33 lbs / sec)
Spezifikation des Bindemittelgranulats 0 – 2 mm (0 – 0,78 inch)
Maximale Einspeisentfernung (1.3 inch hose – 2.2 inch hose) 1.) 200 m (218 yd) 2.) 100 m (109 yd)
Kontrollierte Einspeisung und Datenerfassung Allu Dac 2.1
Hydraulik Hydraulically operated compressor, rotary valve and process valves
Abmessungen L x W x H 6870 x 3400 x 3300 mm (22,53 x 11,15 x 10,82 ft)
ENGINE – Stage V / Tier4F
Strom 110 kW / 2200 rpm
Drehmoment 560 Nm / 1400 rpm
Kraftstofftank 400 l (106 US gallon)
Kompressor
Typ Screw Compressor
Max. Druck 10 bar (145 psi)
Min. Druck 3 bar (43.5 psi)
Strom 75 kW
Leistung mit Betriebsdruck 11,7 m3

Wichtigste Anwendungsbereiche

ALLU VERFESTIGUNG
  • Verfestigung
ALLU FUNDAMENT
  • Fundament
ALLU SANIERUNG
  • Sanierung

Fallstudien

blank
ALLU STABILISIERUNGSSYSTEM – STABILISIERUNG EINES EVAKUIERUNGSSTRASSEN – FUNDAMENTS
blank
ALLU STABILISIERUNGSSYSTEM – STABILISIERUNG EINER BAHNTRASSE
blank
ALLU PROCESSOR – STABILISIERUNG VON BAUGRUND
blank
ALLU PROCESSOR – STABILISIERUNG EINES STRAßENFUNDAMENTS
