ALLU TRANSFORMER M-SERIES

Zerkleinern und Verladen von Rohmaterial in nur einem einzigen Arbeitsschritt

Broschüre herunterladen Kontaktieren Sie uns

Die ALLU Transformer M-Serie: eine Reihe vielseitiger Sieb- und Brechgeräte, die von der Maschine an die sie montiert sind, angetrieben werden. Diese hydraulischen Anbaugeräte helfen bei der schnellen und effizienten Materialproduktion in Steinbrüchen oder im Bergbau, lösen Rutschblockaden und andere Materialflussprobleme und transportieren gefrorene oder gesättigte Schütthalden.

Die ALLU Siebbrecher der M-Serie verwandeln die Maschine, an die sie montiert sind (Radlader oder Bagger), in einen mobilen Brecher oder eine Siebmaschine mit hoher Kapazität. Das Anbaugerät der Transformer M-Serie zerkleinert das Material, trennt harte, unerwünschte Verschmutzungen und belädt gleichzeitig den Kipper oder das Fördersystem. Damit ist es ideal für die Aufbereitung von Weichgestein und Mineralien geeignet. Die M-Serie ermöglicht gleichzeitig das mobile Brechen, Trennen, Anreichern und Beladen.

Die Anbaugeräte der M-Serie bieten eine einfache und sehr effiziente Lösung für alle Probleme bei der Produktion oder beim Transport von Schütthalden, die im Winter gefroren oder durch Feuchtigkeit verklumpt sind

FÜR BAGGER

50-160 to Betriebsgewicht

Bergbau / Industrieeinsatz

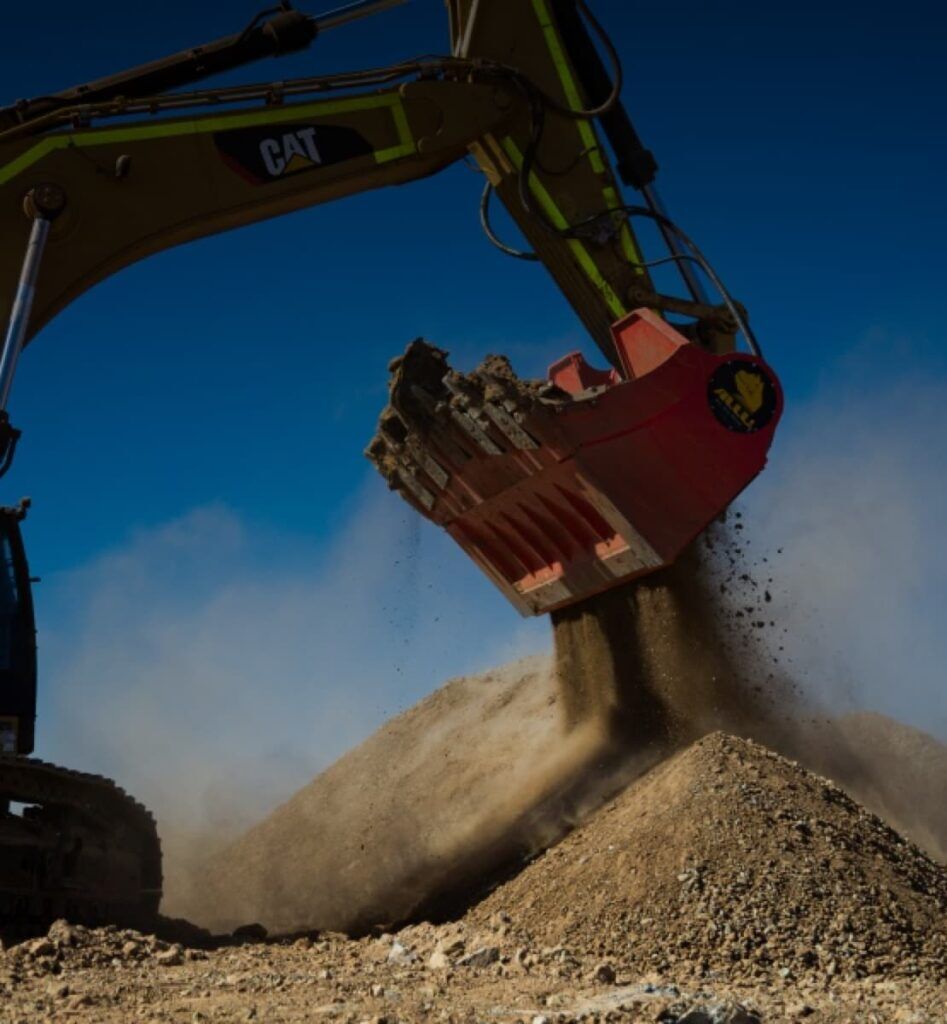

Die am Bagger montierte ALLU M-Serie wird für primäre Arbeiten im Bergbau empfohlen. Sie bietet aufgrund ihrer Arbeitsgeschwindigkeit und Reichweite eine fast doppelt so hohe Verarbeitungskapazität wie die Kombination mit einem langsam fahrenden Radlader.

	M 3-20	M 3-25	M 4-25
TRÄGER	50-70 t	70-120 t	120-160 t
VOLUMEN	2,82 – 3,86 m³	3,64 – 5,00 m³	5,00 – 8,67 m³
GEWICHT	7000 – 8000 kg	9000 – 11000kg	11000 – 14000 kg
MAXIMALER DRUCK	350 bar	350 bar	350 bar
ÖLMENGE	300-440 L/Min	300-440 L/Min	300-440 L/Min

FÜR RADLADER

30-90 t Betriebsgewicht

Untergeordnete Arbeiten

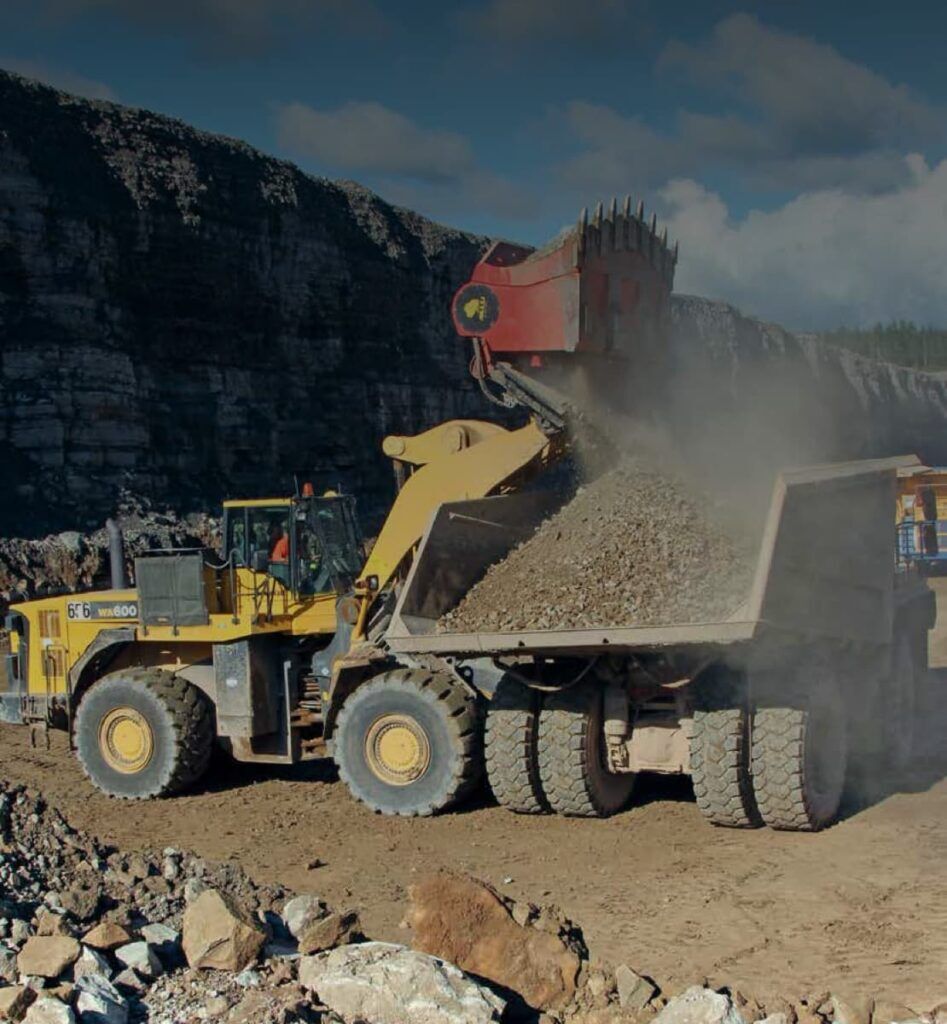

Die auf Radladern montierte ALLU M-Serie wird aufgrund der Mobilität der Geräte für untergeordnete Arbeiten und Wartungseinsätze empfohlen, z. B. in Häfen, Kraftwerken und auf Lagerplätzen.

	M 3-26	M 3-32
TRÄGER	30-50 t	50-70 t
VOLUMEN	4,00 m³	4,60 m³
GEWICHT	8000 – 11000kg	10500 -13500 kg
KAPAZITÄT	250 t/h	350 t/h
MAXIMALER DRUCK	350 Bar	350 Bar
ÖLMENGE	300-440 L/Min	300-440 L/Min

Eigenschaften der M-Serie

Für Radlader

Für Bagger

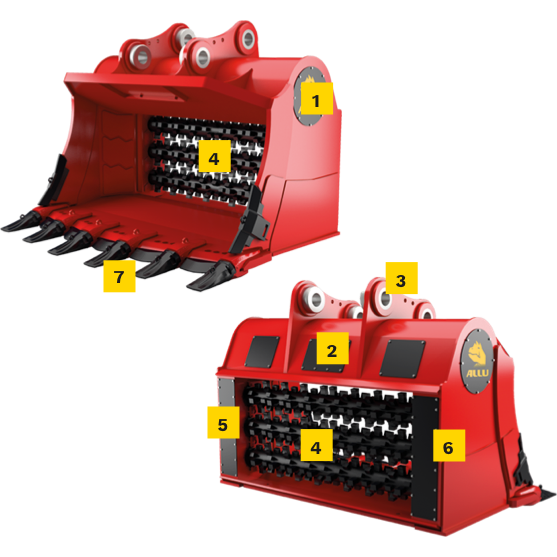

EINZIGARTIGE BAUWEISE FÜR DEN UMSCHLAG VON SCHÜTTGUT UND BERGBAUMATERIAL.

1. Hydraulikmotor 2X
Hubraum: 2x 1400 cm3
Leistung: 2x 70kW
Max. Drehmoment: 14,000 Nm
2. Regelventil zur Leistungsregulierung

3. Anpassung der Bolzenbefestigung und Buchsen
4. Rotierende Wellen
5. Patentierte Lager- und Trommelkonstruktion
6. Hochbelastbarer Kettenantrieb
7. Austauschbare Verschleißteile

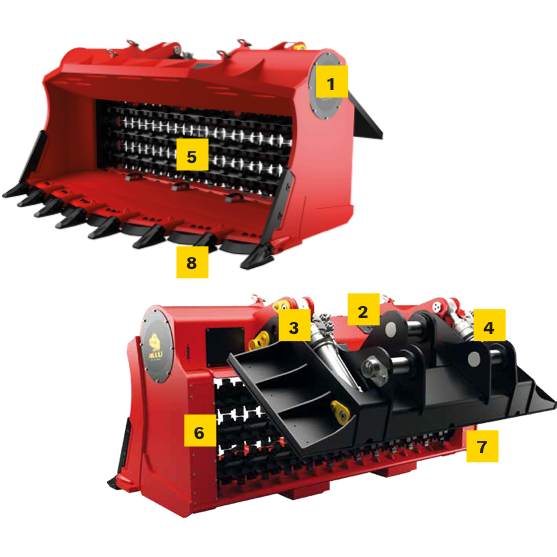

EINZIGARTIGE BAUWEISE FÜR DEN UMSCHLAG VON SCHÜTTGUT UND BERGBAUMATERIAL.

1. Hydraulikmotor 2X
Hubraum: 2x 1400 cm3
Leistung: 2x 70kW
Max. Drehmoment: 14,000 Nm
2. Regelventil zur Leistungsregulierung
3. Zylinderkraft: 100t

4. Hydraulisch betätigter, aufklappbarer Heckdeckel / Adapter
5. Rotierende Wellen
6. Patentierte Lager- und Trommelkonstruktion
7. Hochbelastbarer Kettenantrieb
8. Austauschbare Verschleißteile
